什么是鋼？

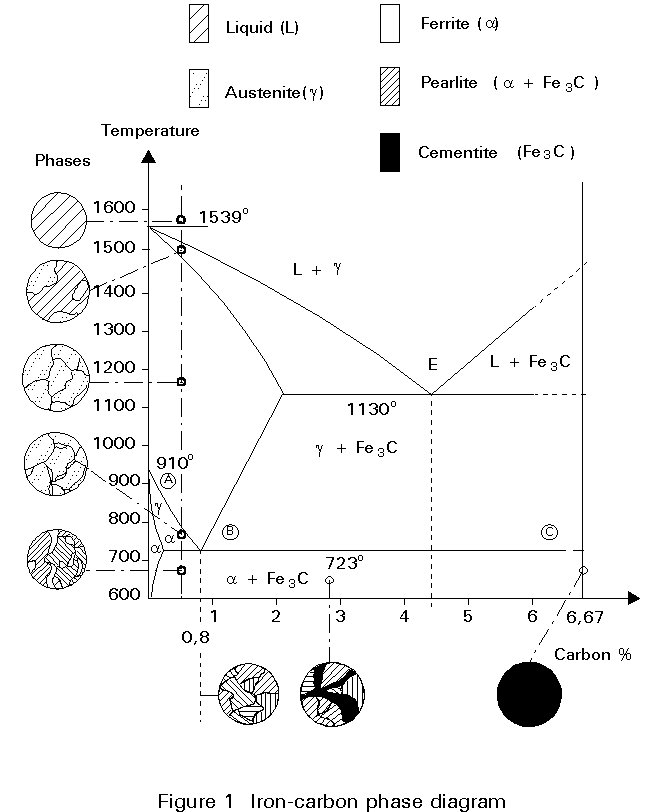

根據歐洲標準EN10020，鋼是一種以重量計比任何其他單一元素含有更多鐵的材料，其碳含量通常低于2%，并含有其他元素（圖 1）。有限數量的鉻鋼可能含有超過2%的碳，但2%是鋼和鑄鐵之間的通常分界線。

鋼絲

由于其強度高、機械加工性好和經濟效益高，鋼材是最重要的建筑材料之一。通過化學成分和生產條件的變化，可以在很大范圍內改變鋼的性能，并且制造商能夠根據用戶的特定要求調整性能。

除了化學和機械性能外，內部穩定性、表面質量、形狀和幾何尺寸也是鋼鐵產品用戶的重要標準。用于結構應用的鋼材主要以型材、板材、帶材、寬扁材、棒材和空心型材的形式進行熱軋。此類產品可能在熱軋后進行了冷成型操作。有時也使用鑄造和鍛造材料。

為了便于鋼材的生產、訂購和使用，質量標準和規范中列出了鋼材的牌號和質量，給出了化學成分、機械和工藝性能。

歐洲標準EN10020將鋼種分為：

按化學成分分類的非合金鋼和合金鋼

由非合金鋼和合金鋼的主要性能或應用特性定義的質量。

按化學成分分類

 分類基于標準或產品規范中指定的鋼包分析，并由為每個元素指定的最小值確定。

 非合金鋼是未達到附錄 2 中任何限值的鋼種。

 合金鋼是至少達到附錄 2 中給出的極限值之一的鋼種。

按主要質量分類

鋼種可分為以下質量：

非合金鋼的分類

非合金鋼

非合金優質鋼

非合金特殊鋼

合金鋼的分類

合金優質鋼

合金特殊鋼

對于這種分類，必須考慮以下幾點：

化學成分

機械性能

熱處理

非金屬夾雜物的清潔度

特殊的質量要求，例如冷成型、冷拔等的適用性。

物理特性

應用

此分類的詳細信息在標準 EN 10020 中給出。

要點

A. 鋼鐵制造工藝

鋼鐵制造工藝（堿性氧爐、電爐等）通常是制造商的選擇。

對于脫氧方法，以下是可能的：

 可選：制造商選擇的方法。

包邊鋼（不添加脫氧元素）。此類鋼僅用于屈服強度低且無特殊韌性要求的鋼。

不允許使用邊緣鋼：制造商可以提供半鎮靜鋼或鎮靜鋼。

完全鎮靜鋼含有足以結合可用氮的量的氮結合元素，例如至少 0.020% 的鋁。

B. 交貨條件

允許幾種供應條件：

由制造商選擇供應。

熱軋即軋態。

熱機械處理：正火成型 (N)

熱機械成型 (TM)。

歸一化 (N)。

需要注意的是，本講座不討論調質鋼。鋼的熱機械處理的定義在附錄 3 中給出。產品的供應條件對于鋼的應用非常重要。因此，該條件應在訂單中明確說明。必須特別注意正火 (N) 或正火成形 (N) 產品和熱機械成形鋼 (TM)。熱機械成型材料與 N 材料不同，不適用于后續熱處理（消除應力除外）或熱變形（1100 ° C）。在高溫下處理 TM 鋼會導致強度下降。

需要注意的是，經過TM處理的材料與同等級的N鋼相比，具有以下優點：

合金元素含量較低。

由于較低的碳當量，更好的焊接性。

更低的花費。

由于在線處理而節省時間。

沒有產品長度限制。

C. 化學成分

這些要求基于鋼包分析而不是產品分析。如果規定了產品分析，則必須考慮產品分析與鋼包分析規定限值的允許偏差。

D. 機械性能

質量標準通常指定拉伸和缺口韌性特性。

 拉伸性能

所需值取決于材料厚度。屈服強度和抗拉強度隨著厚度的增加而降低，這可以解釋為對于較厚的材料，軋制過程中的晶粒細化較小。

缺口韌性特性（沖擊試驗）

規定了試驗溫度和最小吸收能量。

 采樣方向

可以為縱向和/或橫向指定機械特性?？v向表示平行于軋制方向，橫向表示垂直于主軋制方向。在長材熱軋過程中，變形主要發生在一個方向，產生各向異性，導致縱向和橫向的機械性能不同。差異在延展性（伸長率、缺口韌性）方面最為顯著。

E. 技術特性

技術性能包括可焊性和可成形性。

 可焊性

焊接性是結構鋼的一個非常重要的特性，其判斷依據是：

冷裂傾向

熱影響區的韌性

焊接性受鋼的化學成分和金相組織的影響。通過增加合金元素的含量，可焊性降低。通過晶粒細化獲得可焊性的改進。焊接性通常隨著抗拉強度的增加而降低，這與較高強度鋼中合金元素的含量較高有關。

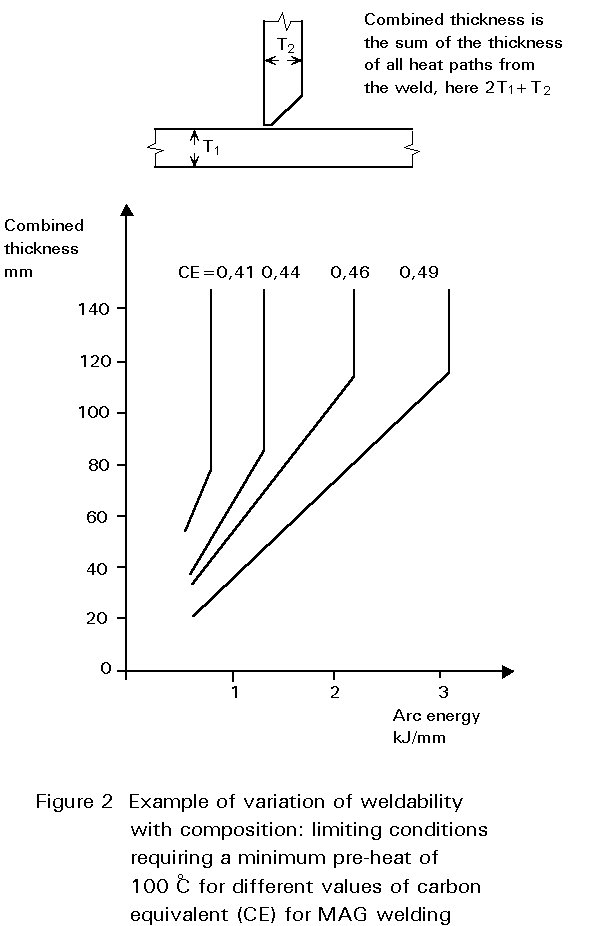

圖 2 顯示了成分對可焊性的影響。冷卻速率會增加冷裂紋的敏感性，并且受遠離焊縫的熱路徑的組合厚度（圖中的垂直軸）控制。圖中的橫軸電弧能量也影響冷卻速度；熱量輸入越高，冷卻所需的時間就越長。該圖顯示了降低碳當量如何增加可以在特定預熱條件下焊接的條件范圍，在此示例中為 100°C，在此示例中為使用傳統焊絲的 MAG 特定焊接工藝。

成型性

結構鋼適用于熱成型和冷成型。應該注意的是，熱機械處理鋼不應用于熱成型。冷成形性包括凸緣性、滾壓成形和棒材的拉拔。冷成型性通過彎曲試驗進行評估。指定的內彎曲半徑隨著材料厚度和抗拉強度的增加而增加。彎曲試驗樣品可以在縱向或橫向上取得。

F. 表面處理

鋼制品不應有妨礙其用于預期目的的缺陷。

G. 檢查和測試

質量標準規定：

 測試類型（拉伸、沖擊、彎曲、化學分析等）。

批次：機械性能的驗證可以批量進行（例如每 20、40 或 60 個產品進行一次測試）或熔體。

檢驗單位：每批檢驗次數。

測試樣品的位置：根據 Euronorm 18（見圖 3）。

試件的選擇和準備。

H. 標記

鋼鐵產品應通過涂漆、沖壓或耐久不干膠標簽標明以下信息：

 牌號。

爐號。

制造商名稱或商標。
