MP35N執行標準

AMS5758、AMS5844、AMS5845、ANSI/ASTMF562。

MP35N合金是無磁鎳鈷合金，強度達300ksi(2068MPa)，延展性好，韌性好，耐腐蝕性好。該材料表現出特別優異的抗硫化、耐高溫氧化和耐氫脆性。

MP35N合金的獨特性能來自加工硬化、馬氏體相變和時效處理。如果材料處于完全加工硬化狀態，建議工作溫度可達399°C。

應用程序。我在應用。

MP35N可用于制造緊固件、彈簧、醫療、海水、油氣井、化學和食品加工行業使用的無磁電氣部件和儀表部件。

化學成分。

碳（最大值）0.02%

磷（最大值）0.015%

硅（最大值）0.15%

錳（最大值）0.15%

硫(最大值)0.01%

鈦(最大值)1.00%

鐵（最大值）1.00%

鎳33.0～37.00%

硼為01%

鉻19.00～21.00%

鉬9.00~10.50%

鈷的馀量。

耐腐蝕性能。

MP35N合金抗硫化、高溫氧化、氫脆、鹽溶液和大部分礦物酸。

該合金在高強度的嚴格環境下表現出非常優異的耐應力腐蝕破裂性能，在同等嚴格的環境下，大部分傳統合金都會出現破裂。同時，MP35N的抗點蝕和裂紋腐蝕性能也非常好。

在海水環境中，MP35N對于一般的裂紋腐蝕和應力腐蝕，無論是強度水平還是材料狀態，都具有免疫力。

MP35N是惰性金屬。與比較活潑的金屬，如碳鋼、316不銹鋼、蒙乃爾k系列的金屬連接通電，容易發生電化學腐蝕。

MP35N合金處于NACEMR-01-75狀態，最高硬度為RockwellC35(特殊冷軋時效處理，最高硬度可達RockwellC48)。(NACEMR-01-75是油田設備使用的金屬材料硫化物應力開裂耐受性的標準)

物理性能。

比重:8.43。

密度:0.304lb/in3。

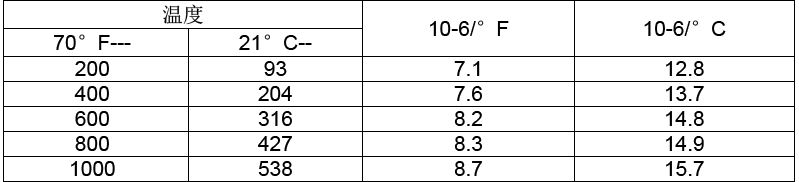

平均CTE。

70-200°F    7.10*10-6in/in/°F。

70-400°F   7.6*10-6in/in/°F。

70-600°F   8.20*10-6in/in/°F。

70-800°F   8.30*10-6in/in/°F。

70-1000°F   8.70*10-6in/in/°F。

平均熱膨脹系數。

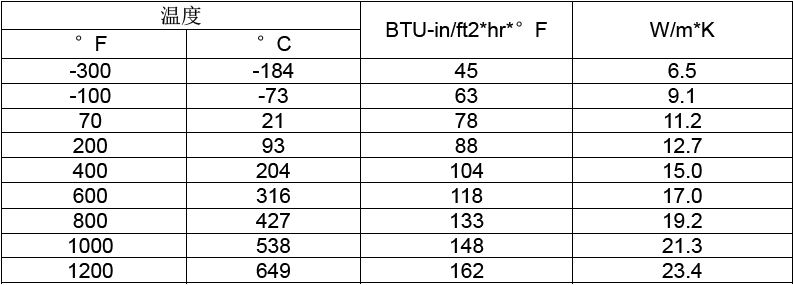

熱導率

-300°F       45.00 BTU-in/hr/ft2/°F

-100°F       63.00 BTU-in/hr/ft2/°F

70°F           78.00 BTU-in/hr/ft2/°F

200°F         88.00 BTU-in/hr/ft2/°F

400°F         104.0 BTU-in/hr/ft2/°F

600°F         118.0 BTU-in/hr/ft2/°F

800°F         133.0 BTU-in/hr/ft2/°F

1000°F       148.0 BTU-in/hr/ft2/°F

1200°F        162.0 BTU-in/hr/ft2/°F

彈性模量

79°F，退火態             33.8 X 103ksi

450°F，退火態           31.3 X 103ksi

900°F，退火態           29.2 X 103ksi

79°F，冷作時效         34.1 X 103ksi

450°F，冷作時效       31.8 X 103ksi

900°F，冷作時效       29.2 X 103ksi

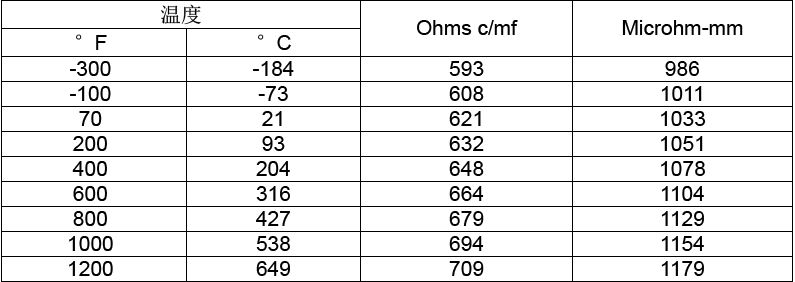

電阻

-300°F                         593.0 ohm-cir-mil/ft

-100°F                         608.0 ohm-cir-mil/ft

70°F                             621.0 ohm-cir-mil/ft

200°F                          632.0 ohm-cir-mil/ft

400°F                          648.0 ohm-cir-mil/ft

600°F                          664.0 ohm-cir-mil/ft

800°F                          679.0 ohm-cir-mil/ft

1000°F                        694.0 ohm-cir-mil/ft

1200°F                        709.0 ohm-cir-mil/ft

熔距： 2400-2630°F

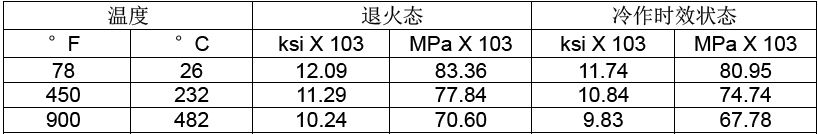

剪切模量

磁性--不同溫度下的磁通量

機械性能

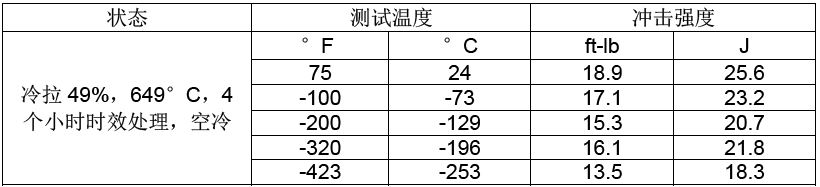

夏比V型缺口沖擊強度

強度：280ksi（1931MPa）

室溫下，摩爾彎曲疲勞強度

光滑應力斷裂性能

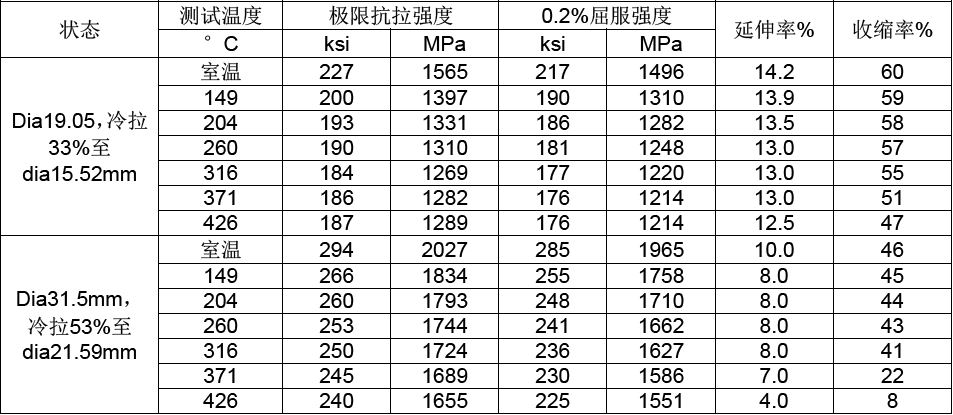

抗拉強度—室溫和升溫過程

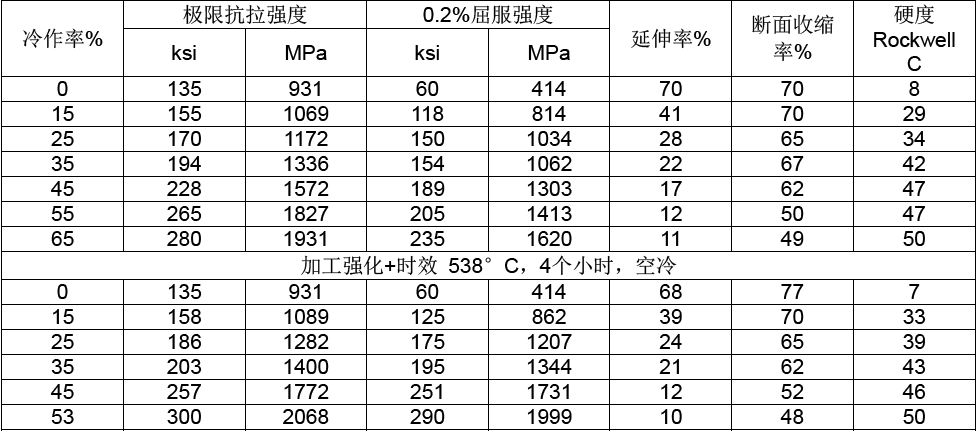

抗拉強度—室溫

熱處理。

退火。

MP35N的退火溫度為1038-1093°C，為1~4小時冷卻。

老化。

加工硬化后，MP35N可采用427-649°C時效處理，提高強度。如果材料是第一次加工加固，時效處理可以提高強度。時效退火的材料再次時效，強度不會提高。

為了優化機械性能，MP35N冷加工后需要時效處理，538-593°C，4小時后變冷。

加工性能。

熱加工。

MP35N需要從1177°C開始鍛煉。為了避免表面開裂，當溫度低于871℃時，不能再發生變形。

冷加工。

MP35N的強度主要通過機械加工獲得。冷加工和熱加工的材料可以用機器加工。熱加工的工件溫度應保持在427°C以下。

拉伸、軋制、擠出、鍛造、鍛造或組合的加工方式可實現加工硬化。

強度和硬度和冷加工率基本上呈線性增加關系，延展性和冷加工率反比增加。但而，即使變形量大，這種材料也能保持良好的延展性。

確定材料強度時，必須考慮所有變形加工的強化作用。因此，不需要鋼廠完成所有的強化加工。零件加工成最終成品的機械加工程序也可以加強。

機械加工。

MP35N的任何熱處理狀態都入。MP35N的機器參數與Waspaloy相似，但優于Waspaloy。

焊接。

MP35N可以用鎢極氣體保護焊接。總的來說，MP35N的焊接性能類似于304不銹鋼。

需要調節焊接參數，保證各焊道熱輸入低，約為304材料的二分之一或三分之二。

鎢極氣體保護焊的研究表明，退火狀態的材料焊接性能最高。如果需要填充劑，請選擇合適的化學成分。
