之前墨跡說過GH6159合金力學(xué)性能方面的分析，今天墨鉅來說說該合金的典型組織在臨界方面上的實驗結(jié)論！先大概了解下，GH6159合金是Co-Ni-Cr基沉淀硬化型的變形高溫合金，使用溫度在600°C以下。合金加入鎳、銘和鉬元素進行固溶強化、加入鋁、鈦元素形成彌散y'沉淀強化相，同時通過冷變形銹發(fā)產(chǎn)生網(wǎng)狀e相阻止位錯長程運動而使合金強化。合金的形變硬化率高，在室溫和高溫具有超高強度、良好的塑韌性以及高的抗應(yīng)力腐 蝕能力。該合金是目前600C°以下長期使用的強度、抗剪切能力較不錯的一款合金，綜合性能好的發(fā)動機緊固件用高溫合金。供應(yīng)的主要品種為深冷拔棒材。

       合金已用于制造先進航空發(fā)動機的封嚴(yán)盤和渦輪盤、高壓壓氣機軸和高壓渦輪軸連接的高承力螺栓，火箭發(fā)動機高承力螺栓，以及應(yīng)力腐蝕環(huán)境下（如海洋環(huán)境）服役的高強度螺栓等。GH6159合金在冶金生產(chǎn)時應(yīng)嚴(yán)格控制冷拔變形得的道次變形量與其他工藝參數(shù)。變形量小會使強度不 足；變形量太大，強度升高，但塑性降低。合金還具有好的抗縫隙腐蝕、抗應(yīng)力腐蝕開裂以及抗氫脆能力。

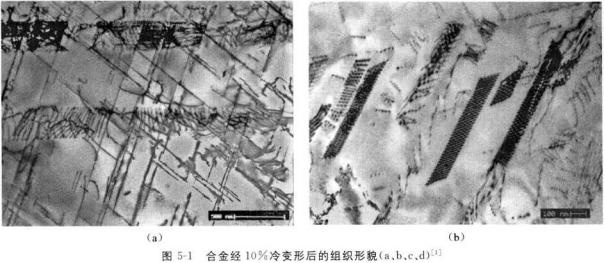

       步入主題，GH6159合金的典型組織說明，及實驗結(jié)論，合金在上臨界溫度（約700°C ）以上的穩(wěn)定態(tài)組織為面心立方y(tǒng) 相，在下臨界溫度以下（約540°C）的穩(wěn)定態(tài)組織為密排六方e相，在兩溫度之間為y+e兩相區(qū)。但合金從上臨界溫度冷卻到室溫時仍可保持亞穩(wěn)態(tài)的y相基體。室溫冷變形可在y基體相中誘發(fā)馬氏體型轉(zhuǎn)變，產(chǎn)生大量穩(wěn)定的薄片狀e相。網(wǎng)狀e相可阻止位錯的長程運動，起到強化作用。深冷拔變形后再經(jīng)時效處理，在亞穩(wěn)定y相基體中析出細小彌散的Ni3X強化相。固溶態(tài)合金在小冷變形量（10%）情況下沿｛111｝面所產(chǎn)生的薄片狀e相、層錯與位錯的典型組織見圖5-1。

      （a）薄片狀e相；（b）層錯；（c）位錯明場像；（d）位錯暗場像； d10mm冷拉棒，經(jīng)完全處理：13g氯化銅+100mL丙酮+100mL鹽酸，化學(xué)腐蝕結(jié)果圖。
