墨鉅牌K2136是鐵基沉淀硬化型等軸晶鑄造高溫合金，使用溫度在700°C以下。合金主要以鋁和鈦元素形成y'沉淀相進(jìn)行強(qiáng)化。合金具有較好的抗氧化性能、較小的線膨脹系數(shù)、良好的綜合性能，長期使用組織穩(wěn)定。合金可制作各種結(jié)構(gòu)簡單的鑄件，尤其適用于制作在550?650°C范圍內(nèi)使用的大型渦輪盤。該合金采用電渣熔鑄工藝制作渦輪盤，可實(shí)現(xiàn)以鑄代鍛，簡化工序流程。熔鑄盤坯經(jīng)過高溫渣洗凈化和水冷順序凝固后，材料純潔度高、成分較均勻且組織致密，夾雜物細(xì)小而分散。

       K2136合金的電渣焰鑄渦輪盤，曾經(jīng)過某航空發(fā)動機(jī)兩次800h臺架試車及裝機(jī)試飛累計800h，結(jié)果良好。該合金有兩種熱處理制度，都經(jīng)過發(fā)動機(jī)長期試車考核，可結(jié)合部件要求選用。經(jīng)980°C固溶處理，合金的室溫強(qiáng)度、塑性、沖擊韌性、斷裂韌性、高溫持久壽命和低頻疲勞等性能較之經(jīng)1050°C固溶處理的要低，但持久延伸率和抗冷熱疲勞性能較高。

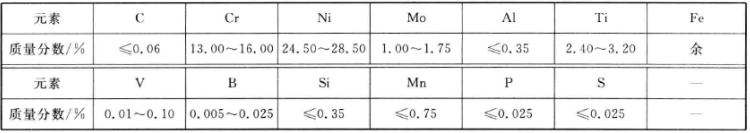

       K2136合金的熔煉和鑄造工藝是采用真空或非真空感應(yīng)爐熔煉澆注電極板坯，然后按照專用的電渣熔鑄工藝，制成所需形狀的鑄件。化學(xué)成分如下表格表示，供大家參考：

       主要規(guī)格，母合金鑄成圓形長棒，其直徑范圍為70mm?90mm。供應(yīng)狀態(tài)，電渣熔鑄成型盤坯，鑄態(tài)供應(yīng)。
