K424是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度小于1000°C。合金的特點(diǎn)是鋁和鈦元素含量高、密度低。合金具有較高的高溫強(qiáng)度和塑性、良好的鑄造性能，主要產(chǎn)品有渦輪轉(zhuǎn)子葉片、整鑄渦輪轉(zhuǎn)子及導(dǎo)向器、尾噴調(diào)節(jié)片底板等精密鑄造結(jié)構(gòu)件。在應(yīng)用概況及特性方面，合金已應(yīng)用于制作航空、航天發(fā)動機(jī)渦輪葉片、尾噴口調(diào)節(jié)片、整鑄渦輪轉(zhuǎn)子及導(dǎo)向器等部件，批產(chǎn)和使用情況良好。

       K424高溫合金在室溫和750°C低周疲勞過程中，均發(fā)生循環(huán)硬化，材料應(yīng)力抗力逐漸增加，然后趨向穩(wěn)定。合金在850°C左右長期使用時(shí)，有析出o相的傾向，但對零件尺寸大小比較敏感，可通過控制合金成分和冶煉工藝參數(shù)以及采用薄壁尺寸來減少和延緩o相析出。另外，o相析出傾向可以通過平均電子空位數(shù)N預(yù)測，當(dāng)N≥2.7時(shí)，析出大量的o相，當(dāng)N≤2. 28時(shí)，不析出o相。

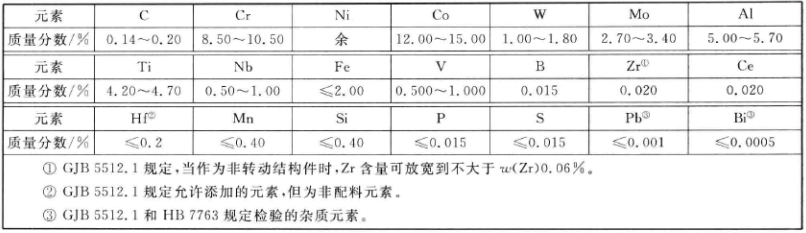

       K424鎳基合金的材料技術(shù)標(biāo)準(zhǔn)如下，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、GJB 5512. 1鑄造髙溫合金和鑄造金屬間化合物髙溫材料母合金規(guī)范、第I部分：普通精密鑄件用鑄造高溫合金母合金、HB 7763航空發(fā)動機(jī)用等軸晶鑄造高溫合金錠規(guī)范、HB/Z 140航空用高溫合金熱處理工藝。 熔煉與鑄造工藝采用了真空感應(yīng)爐熔煉母合金，經(jīng)真空感應(yīng)爐重熔，用焰模精密鑄造法澆注精密鑄件和試棒?；瘜W(xué)成分，摘自GB/T 14992，分析元素有區(qū)別的摘自GJB 5512. 1和HB 7763，見表格參考：
